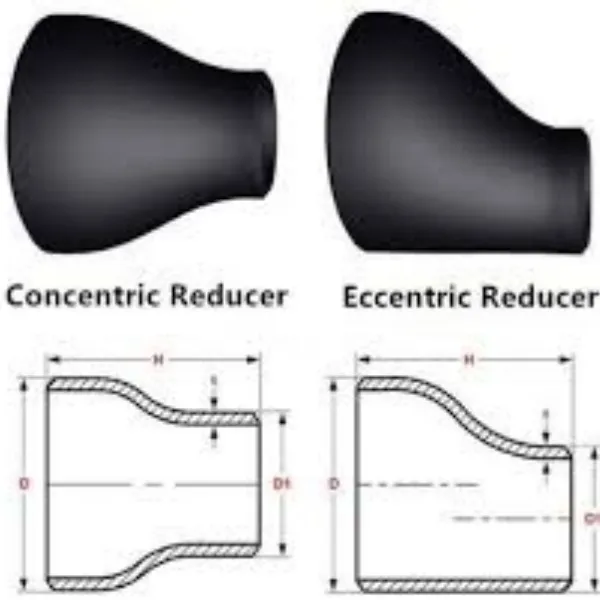

Az excentrikus reduktor
Az ASME B16.9 a tompahegesztő szerelvények szabványos specifikációja, amely lefedi a BW koncentrikus és excentrikus szűkítőt, könyököt és pólót. A mérettartomány 3/4" és 24" közötti varrat nélküli típusban.
Hasonlítsa össze az átmérőt növelő vagy csökkentő kúp alakú vasalettel, nem szimmetrikus a középvonalra. Mindkettő elérhető szénacél, ötvözött acél, rozsdamentes acél kivitelben, és csővezetékrendszerben használható az átmérő egy méretről nagyobbra vagy kicsire való csökkentésére.
A tompahegesztő szerelvényeket a csőrendszerben a közeg irányának vagy funkciójának megváltoztatására, elágazásra, csőméret csökkentésére vagy segédberendezések csatlakoztatására használják. Többféle típusban kaphatók, mint könyök, póló, sapka, excenter szűkítő, csonkvég és oelt, amelyek hideg- és melegalakítással készülnek az ASTM A403 és ASTM A234 specifikáció alapján.
ASTM A403 WP304 és 316 rozsdamentes acél csőszerelvények
Az ASTM A403 specifikációja a nyomócsövekhez használt WP304 és WP316 rozsdaacél általános minőségére vonatkozik. Az ügyfeleknek meg kell adniuk a varrat nélküli vagy hegesztett típust, amikor olyan típusú szerelvényeket vásárolnak, mint például az excenteres szűkítők, a tompahegesztő póló és kereszt, acélcső ív és könyök.
ASTM A234 szénacél és ötvözött acél csőszerelvények
Ez a specifikáció az ASME B16.9 szabvány szerint varrat nélküli és hegesztett szerkezetű ASTM A234 szénacél és ötvözött acél szerelvényekre vonatkozik. Ezek az excenteres reduktor szerelvények nyomás alatti csővezetékekben és nyomástartó edények gyártásában használhatók, mérsékelt és magas hőmérsékleten.
BW excenter reduktor szerelvény specifikáció
| Mérettartomány | 3/4" - 60" / DN20 - 1500 |
| Vastagsági ütemterv | SCH 10 - SCH 80, SCH 160, XXS |
| Amerika szabvány | ANSI / ASME B16.9 / MSS SP 43 |
| Japán szabvány | JIS B2311/2312/2313 |
| Németország szabvány | DIN2605/2615/2616/2617 |
| európai szabvány | EN10253 |
| Szénacél | Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC |
| Alacsony hőmérsékletű szénacél | Q345B, 16Mn, ASTM A420 WPL6 |
| Csővezeték acél | ASTM A860 WPHY 42/46/56/60/65 |
| Ötvözött acél |
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Rozsdamentes acél | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
ASME B16.9 Excentrikus reduktor méretei
| OD1 | OD2 | VÉGÉRE |
| NPS | NPS | H |
| 3/4 | 3/8 - 1/2 | 38 |
| 1 | 1/2 - 3/4 | 51 |
| 1 1/4 | 1/2 - 1 | 51 |
| 1 1/2 | 1/2 - 1 1/4 | 64 |
| 2 | 3/4 - 1 1/2 | 76 |
| 2 1/2 | 1 - 2 | 89 |
| 3 | 1 1/4 - 2 1/2 | 102 |
| 4 | 2 - 3 1/2 | 102 |
| 5 | 2 - 4 | 127 |
| 6 | 2 1/2 - 5 | 140 |
| 8 | 3 1/2 - 6 | 152 |
| 10 | 4 - 8 | 178 |
| 12 | 5 - 10 | 203 |
| 14 | 6 - 12 | 330 |
| 16 | 6 - 14 | 356 |
| 18 | 8 - 16 | 381 |
| 20 | 10 - 18 | 508 |
| 22 | 12 - 20 | 508 |
| 24 | 12 - 22 | 508 |
| 26 | 12 - 24 | 610 |
| 28 | 14 - 26 | 610 |
| 30 | 14 - 28 | 610 |
| 32 | 20 - 30 | 610 |
| 34 | 22 - 32 | 610 |
| 36 | 22 - 34 | 610 |
| 38 | 24 - 36 | 610 |
| 40 | 28 - 38 | 610 |
| 42 | 28 - 40 | 610 |
| 44 | 32 - 42 | 610 |
| 46 | 34 - 44 | 711 |
| 48 | 36 - 46 | 711 |
| 52 | 40 - 48 | 711 |
| 56 | 40 - 52 | 711 |
| 60 | 44 - 56 | 711 |
Megjegyzések
1) A fent említett szabványok mellett a GB/T 10752 SH 408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 stb. szabványok is érvényesek.
2) A fenti táblázatban szereplőnél nagyobb méretű koncentrikus és excenter szűkítőket a vevő és a gyártó által egyeztetett méretek szerint szállítjuk, vagy a gyártó méretének megfelelően.
