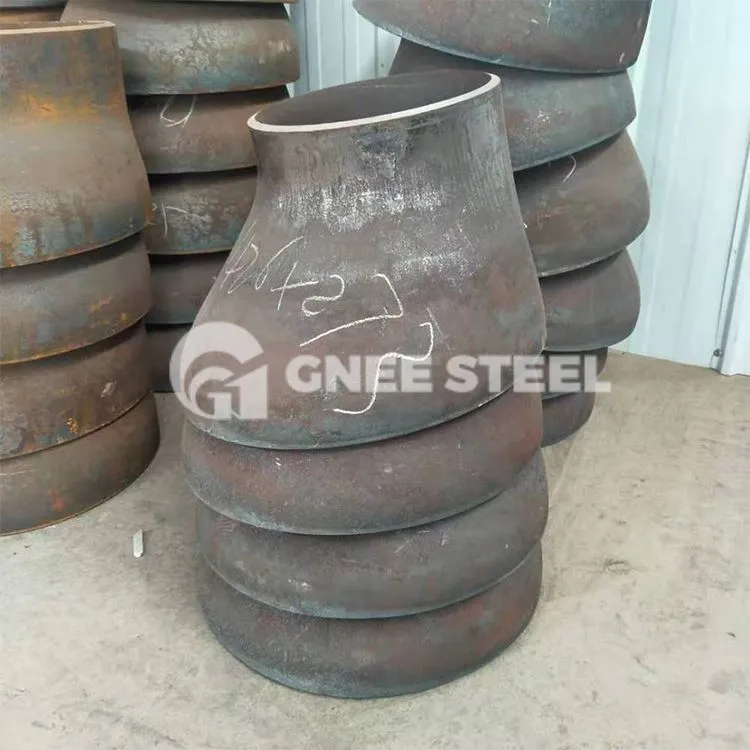

Excentrikus reduktor

Azon túl, hogy acélcsöveket használnak nyersanyagként a reduktorok gyártásához, az excentrikus reduktorok acéllemezekkel is előállíthatók, sajtolási formázási eljárásokkal a reduktorok bizonyos specifikációihoz. A rajzoláshoz használt lyukasztó alakját a szűkítő belső felületének méretéhez viszonyítva alakítják ki, és a szerszámot a szűkítő meghúzására használják. A blankolt acéllemezt sajtolják és nyújtják.

Anyag

Szénacél: ASTM/ASME A234 WPB, WPC
Ötvözet: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911, 15Mo3 15 CrMoV, 35CrMoV
Rozsdamentes acél: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Alacsony hőmérsékletű acél: ASTM/ASME A402 WPL3-WPL 6
Nagy teljesítményű acél: ASTM/ASME A860 WPHY 42-46-52-60-65-70
Öntött acél, ötvözött acél, rozsdamentes acél, réz, alumíniumötvözet, műanyag, argon-foszfát, PVC, PPR, RFPP (megerősített polipropilén) stb.

Az excentrikus reduktor szerkezeti jellemzői

Az excentrikus reduktor kifejezési módszere a nagy fej átmérőjének szorzata a kis fej átmérőjének szorozva a vastagsággal.
Excentrikus reduktor szabványok: nemzeti szabvány, amerikai szabvány, brit szabvány és különféle nem szabványos nagynyomású bélyegzés.
Az excentrikus reduktor redukáló alakítási folyamata az, hogy a szűkítő nagyobb végével megegyező átmérőjű csődarabot helyeznek az alakító formába, és a csődarabot axiális irányban megnyomva a fém a formaüreg mentén mozog és zsugorodik. formába. Az eltérő átmérő szerint Az átmérőjű cső átmérőváltozásának nagysága egyszeri préselésre vagy többszörös préselésre oszlik.
Az excenteres reduktorok jellemzői, hogy szilárdságuk lényegesen nagyobb, mint az azonos széntartalmú szénacéloké, továbbá jó szívósság és plaszticitás, valamint jó hegeszthetőség és korrózióállóság.
A szűkítő kereksége nem lehet nagyobb, mint a megfelelő vég külső átmérőjének 1%-a, és a megengedett eltérés ±3 mm. A reduktor anyagának meg kell felelnie az SY/T5037, GB/T9711, GB/T8163, amerikai szabvány ASTM A106/A53 GRB, API 5L, APT5CT, ASTM A105, ASTM A234, ASTM A106, DIN német szabványoknak és vevői követelményeknek.
A szűkítő (nagy és kis fejű) egy csőidom, amelyet a csőátmérő csökkentésének pontján használnak. Az általánosan használt alakítási eljárások az átmérő csökkentése, az átmérő növelése vagy az átmérő csökkentése és az átmérő növelése. A reduktorok bizonyos specifikációihoz bélyegzés is használható.
a. Átmérő csökkentése/átmérő bővítése formázás
A reduktor redukciós alakítási folyamata az, hogy a reduktor nagyobb végével megegyező átmérőjű csődarabot helyeznek az alakítóformába, és a csődarabot axiális irányban megnyomva a fém a formaüreg mentén mozog és összezsugorodik forma. A reduktor méretének megfelelően egyszeri présformázásra vagy többszörös présformázásra van felosztva. Az alábbi ábra egy koncentrikus redukciós redukció kialakításának sematikus diagramja.

Az átmérőtágító alakítás során olyan csődarabot kell használni, amely kisebb, mint a szűkítő nagyobb végének átmérője, és egy belső lyukasztó segítségével kiterjeszti az átmérőt a csődarab belső átmérője mentén. Az átmérőtágítási eljárás elsősorban azt a problémát oldja meg, hogy a nagyobb átmérőjű szűkítő nem könnyen alakítható átmérőcsökkentéssel. Néha az átmérő bővítési és az átmérőcsökkentési módszereket az anyag- és termékformázási igényeknek megfelelően kombinálják.
Az átmérőcsökkentés vagy -tágítás deformációs és préselési folyamata során a hideg- vagy melegsajtolást a különböző anyagok és átmérőcsökkentési feltételek szerint határozzák meg. Normál körülmények között a lehető legnagyobb mértékben hidegsajtolást kell alkalmazni, de melegsajtolást akkor kell alkalmazni, ha többszörös átmérőváltozás súlyos munkakeményedést okoz, ha a falvastagság túl vastag, vagy ötvözött acélanyagokat használnak.

b. Bélyeges alakítás
Azon túl, hogy acélcsöveket használnak nyersanyagként a reduktorok gyártásához, a reduktorok bizonyos specifikációi acéllemezek felhasználásával is előállíthatók, sajtolóformázási eljárással. A rajzoláshoz használt lyukasztó alakját a szűkítő belső felületi méreteire való hivatkozással alakítják ki, a lyukasztó pedig a kivágott acéllemez lyukasztására és formára nyújtására szolgál.
