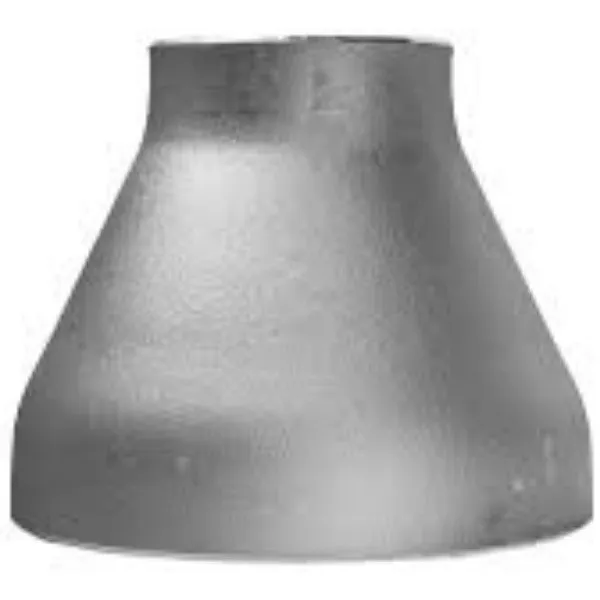

A koncentrikus reduktor
A koncentrikus szűkítő kúp alakú szerelvény, amely a középvonal körüli átmérőjének növelésére vagy csökkentésére szolgál. Könnyen szállítható iszap és csiszolófolyadék, korrozív műveletekre is alkalmas, és olyan helyeken is előnyös, ahol a karimák vagy csövek közötti szállításnál eltérő teljesítmény és kopásvédelem szükséges. Az iparban általánosan használt anyagok a szénacél, ötvözött acél és rozsdamentes acél.
A tompahegesztő szerelvényeket a csőrendszerben a közeg irányának vagy funkciójának megváltoztatására, elágazásra, csőméret csökkentésére vagy segédberendezések csatlakoztatására használják. Többféle típusban kaphatók, mint könyök, póló, sapka, koncentrikus szűkítő, csonk és oelt, amelyek hideg- és melegalakítással készülnek az ASTM A403 és ASTM A234 specifikáció alapján.
ASTM A403 WP304 és 316 rozsdamentes acél csőszerelvények
Az ASTM A403 specifikációja a nyomócsövekhez használt WP304 és 316 rozsdamentes acélok általános minőségére vonatkozik. Az ügyfeleknek meg kell adniuk a varrat nélküli vagy hegesztett típust, amikor olyan típusú szerelvényeket vásárolnak, mint például a koncentrikus szűkítők, a tompahegesztő póló és kereszt, acélcső ív és könyök.
ASTM A234 szénacél és ötvözött acél csőszerelvények
Ez a specifikáció az ASME B16.9 szabvány szerint varrat nélküli és hegesztett szerkezetű ASTM A234 szénacél és ötvözött acél szerelvényekre vonatkozik. Ezek a szerelvények nyomás alatti csővezetékekben és nyomástartó edények gyártásához használhatók mérsékelt és magas hőmérsékleten történő kiszolgáláshoz.
Anyaga koncentrikus reduer ASME B16.9
Rozsdamentes acél minőségek
ASTM A403 WP304/304L/304H, 316/316L, 310S, 317.347.904L
Szénacél minőségek
ASTM A234 WPB/WPC, ASTM A420 WPL6, ASTM A860 WPHY 42/46/56/60/65
Ötvözött acélminőségek
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92 / WP 22
ASME B16.9 koncentrikus reduktor méretei és Sch 40 súlya
| OD1 | OD2 | VÉGÉRE | SCH 40 SÚLY |
| Hálózati házirend-kiszolgáló | Hálózati házirend-kiszolgáló | H | KG |
| 3/4 | 3/8 - 1/2 | 38 |
0.07 |
| 1 | 1/2 - 3/4 | 51 | 0.14 |
| 1 1/4 | 1/2 - 1 | 51 | 0.19 |
| 1 1/2 | 1/2 - 1 1/4 | 64 | 0.29 |
| 2 | 3/4 - 1 1/2 | 76 | 0.46 |
| 2 1/2 | 1 - 2 | 89 | 0.85 |
| 3 | 1 1/4 - 2 1/2 | 102 | 1.11 |
| 4 | 2 - 3 1/2 | 102 | 1.8 |
| 5 | 2 - 4 | 127 | 3.05 |
| 6 | 2 1/2 - 5 | 140 | 4.35 |
| 8 | 3 1/2 - 6 | 152 | 7.12 |
| 10 | 4 - 8 | 178 | 11.8 |
| 12 | 5 - 10 | 203 | 17.8 |
| 14 | 6 - 12 | 330 | 34.3 |
| 16 | 6 - 14 | 356 | 48.3 |
| 18 | 8 - 16 | 381 | 65.3 |
| 20 | 10 - 18 | 508 | 102 |
| 22 | 12 - 20 | 508 | - |
| 24 | 12 - 22 | 508 | 143 |
| 26 | 12 - 24 | 610 | - |
| 28 | 14 - 26 | 610 | - |
| 30 | 14 - 28 | 610 | - |
| 32 | 20 - 30 | 610 | 230 |
| 34 | 22 - 32 | 610 | 245 |
| 36 | 22 - 34 | 610 | 282 |
| 38 | 24 - 36 | 610 | - |
| 40 | 28 - 38 | 610 | - |
| 42 | 28 - 40 | 610 | - |
| 44 | 32 - 42 | 610 | - |
| 46 | 34 - 44 | 711 | - |
| 48 | 36 - 46 | 711 | - |
| 52 | 40 - 48 | 711 | - |
| 56 | 40 - 52 | 711 | - |
| 60 | 44 - 56 | 711 | - |
Megjegyzések
1) A fent említett szabványok mellett a GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 stb. szabványok is érvényesek.
2) A fenti táblázatban szereplőnél nagyobb méretű koncentrikus és excenter szűkítőket a vevő és a gyártó által egyeztetett méretek szerint szállítjuk, vagy a gyártó méretének megfelelően.
