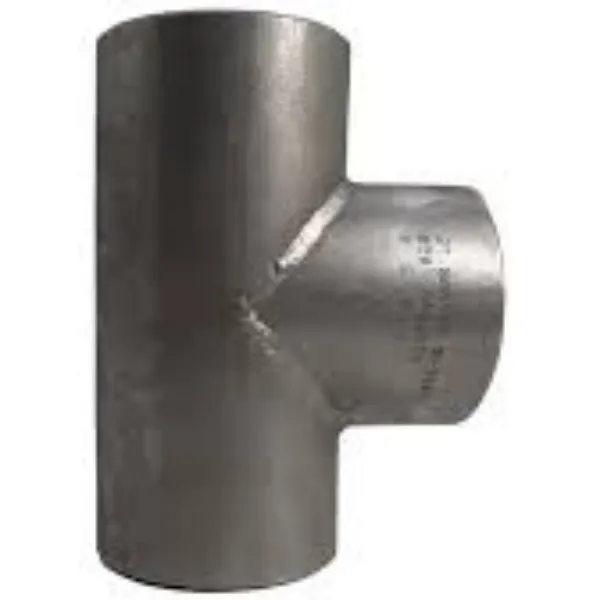

Acélcső póló

ASME B16.9 acélcső pólóT-alakú vagy Y-alakú, három azonos vagy eltérő méretű kivezetéssel, és egyenlő pólónak és szűkítő pólónak nevezik, az összekötő végek azonos méretűek, egyenlő póló, míg az ág mérete kisebb, mint a futócső mérete, hívjuk ez mint csökkentő póló. A tompahegesztő pólót széles körben használják kőolaj-, vegyiparban, erőművekben és más ipari csővezetékekben. Az általánosan használt anyag az A234 WPB szénacél és a 316 rozsdamentes acél.

egyenlő pólócsökkentő póló

A tompahegesztési póló ellenőrzése

Megmérjük a póló falvastagságát és hosszát, hogy biztosítsuk a termékek minőségét.

Butt Weld Tee csomag

A 8"-nál kisebb pólótermékeket szépen elrendezik a fadobozban, a 8"-nál nagyobbakat műanyag csomagolásban, majd a fa alapra helyezik.

Mi az ASME B16.9?

Az ASME B16.9 szabvány lefedi a gyárilag gyártott, kovácsolt tompahegesztő szerelvények teljes méreteit, tűréseit, besorolásait, tesztelését és jelöléseit az NPS 1–2–NPS 48 (DN 15–DN 1200) méretben. Bármilyen gyártható falvastagságú szerelvényekre vonatkozik.

A tompahegesztő szerelvényeket a csőrendszerben a közeg irányának vagy funkciójának megváltoztatására, elágazásra, csőméret csökkentésére vagy segédberendezések csatlakoztatására használják. Többféle típusban kaphatók, mint könyök, póló, sapka, szűkítő, csonkvég és oelt, amelyek hideg- és melegalakítással készülnek az ASTM A403 és ASTM A234 specifikáció alapján.

ASTM A403 WP304 és WP316 rozsdamentes acél szerelvények specifikációi

A 304-es és 316-os rozsdamentes acél tompahegesztésű szerelvényeket ASTM A403 WP minőségben tervezték, ASME vagy MSS szabvány méretek alapján. Lehetnek varrat nélküli vagy hegesztett típusúak.

Az ASTM A403 specifikáció a rozsdamentes acélcső könyökök, póló, kereszt, szűkítő és sapka formáit tartalmazza. Különböző funkciójuk van a csőrendszerben, és széles körben használják cső vagy szerelvények hegesztésére.

ASTM A234 WPB szénacél csőszerelvények specifikációja

Az ASTM A234 WPB a szénacél csőszerelvények leggyakoribb és legjellemzőbb minősége. Ezeket varrat nélküli és hegesztett típusokban gyártjuk az ASME B16.9 és MSS-SP-43 szabvány szerint. Ezek a tompahegesztő szerelvények nyomás alatti csővezetékekben és nyomástartó edények gyártásában használhatók mérsékelt és magas hőmérsékleten történő kiszolgáláshoz.

Az ASME/ANSI B16.9 Steel Pipe Tee Fittings specifikációi

ASME/ANSI B16.9 acélcső póló méretei

Megjegyzések

1) A fent említett szabványok mellett a GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 stb. szabványok is érvényesek.

2) A 650-nél nagyobb vagy egyenlő DN-vel rendelkező egyenes pólóknál (NPS 26) és a 350-nél nagyobb vagy egyenlő DN-vel (NPS 14) szűkítő pólóknál a kimeneti méretek használata javasolt (ez azt jelenti, hogy a többi méret is alkalmazható ).

3) A fenti táblázatban felsoroltnál nagyobb méretű pólókhoz és keresztekhez a vevő és a gyártó által egyeztetett mérettől függően, vagy a gyártó méretének megfelelően szállítjuk.
