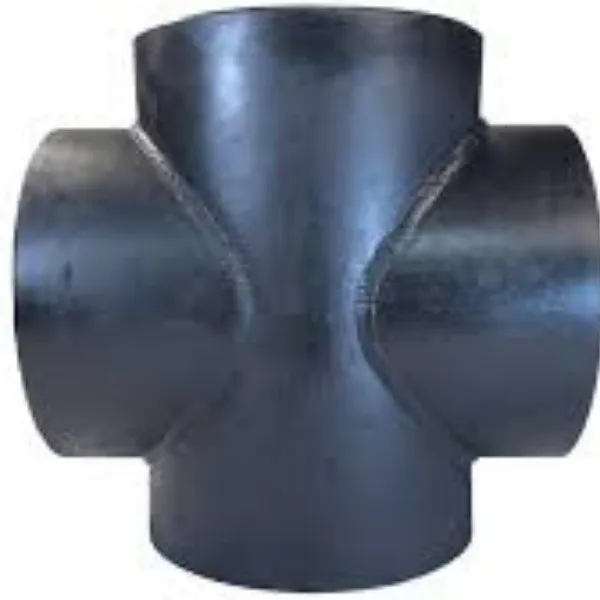

Acélcső kereszt
Az ASME B16.9 acélcső keresztirányú szerelvényeit az ASME B16.9 nemzetközi szabvány szerint tervezték és gyártják. Az általánosan használt anyag a szénacél és a rozsdamentes acél. Egy bemenettel és három kimenettel vagy három bemenettel és egy kimenettel rendelkezhet.
Az acélcső keresztmérete és specifikációja az ANSI/ASME B16.9 szabvány szerint készült, lehet egyenlő vagy redukáló. Ugyanaz a funkciója, mint a tompahegesztési póló, amely csatlakozási ágat biztosít, de kevésbé elterjedt, mert magasabb a költség és a gyártási technológia.

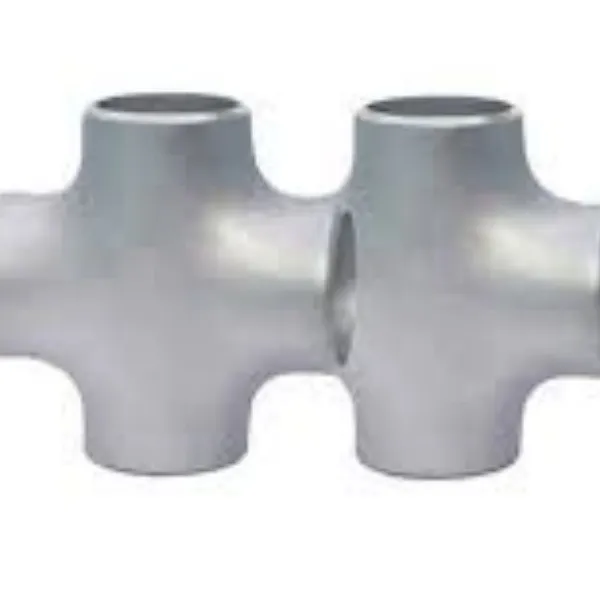

Acélcső egyenlő kereszt Acélcső szűkítő kereszt
A tompahegesztő szerelvényeket a csőrendszerben a közeg irányának vagy funkciójának megváltoztatására, elágazásra, csőméret csökkentésére vagy segédberendezések csatlakoztatására használják. Többféle típusban kaphatók, mint könyök, póló, sapka, szűkítő, csonkvég és oelt, amelyek hideg- és melegalakításban készülnek az ASTM A403 és ASTM A234 specifikáció alapján.
Az ASTM A403 reprezentatív szabványos specifikáció a rozsdamentes acél tompahegesztett szerelvényekhez, az általánosan használt minőségek az SS304, SS316, SS321 és SS310S. Ez a rozsdamentes saválló acél rövidítése, és ellenáll az olyan gyenge korrozív közegeknek, mint a levegő, gőz, víz vagy mások.
Az ASTM A234 WPB a szénacél anyagokban általánosan használt minőség, és ASTM A106B / API 5L B / A53B csövekkel és ASTM A105 karimákkal illeszkedik a csővezetékrendszerben. Jó tulajdonságokkal rendelkezik, alacsonyabb költséggel.
ASME B16.9 keresztcsöves szerelvények specifikációja
| Alaktípus | Egyenlő és szűkítő keresztpóló |
| Mérettartomány | 1/2" - 80" / DN15 - 2000 |
| Vastagsági ütemterv | SCH 10%, SCH 40%, SCH 80%, SCH 160%, XXS |
| Szénacél anyag | ASTM A234 WPB/WPC, ASTM A420 WPL6, A860 WPHY 42/46/56/60/65 |
| Ötvözött acél anyag | ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-51512CrMor,2CMor 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Rozsdamentes acél anyag | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L, A815 S32205, S31803, 32750, 32760 |
ASME B16.9 acélcső keresztirányú szerelvények rajza és méretei
| Névleges méret | Külső átmérő a ferde résznél | Középtől a végéig | ||
| DN | Hálózati házirend-kiszolgáló | OD1×OD2 | C | M |
| 15 | 1/2 | 21.3 | 25 | 25 |
| 20 | 3/4 | 26.7 | 29 | 29 |
| 25 | 1 | 33.4 | 38 | 38 |
| 32 | 11/4 | 42.2 | 48 | 48 |
| 40 | 11/2 | 48.3 | 57 | 57 |
| 50 | 2 | 60.3 | 64 | 64 |
| 65 | 21/2 | 73.0 | 76 | 76 |
| 80 | 3 | 88.9 | 86 | 86 |
| 90 | 31/2 | 101.6 | 95 | 95 |
| 100 | 4 | 114.3 | 105 | 105 |
| 125 | 5 | 141.3 | 124 | 124 |
| 150 | 6 | 168.3 | 143 | 143 |
| 200 | 8 | 219.1 | 178 | 178 |
| 250 | 10 | 273.0 | 216 | 216 |
| 300 | 12 | 323.8 | 254 | 254 |
| 350 | 14 | 355.6 | 279 | 279 |
| 400 | 16 | 406.4 | 305 | 305 |
| 450 | 18 | 547.0 | 343 | 343 |
| 500 | 20 | 508.0 | 381 | 381 |
| 550 | 22 | 559.0 | 419 | 419 |
| 600 | 24 | 610.0 | 432 | 432 |
| 650 | 26 | 660.0 | 495 | 495 |
| 700 | 28 | 711.0 | 521 | 521 |
| 750 | 30 | 762.0 | 559 | 559 |
| 800 | 32 | 813.0 | 597 | 597 |
| 850 | 34 | 864.0 | 635 | 635 |
| 900 | 36 | 914.0 | 673 | 673 |
| 950 | 38 | 965.0 | 711 | 711 |
| 1000 | 40 | 1016.0 | 749 | 749 |
| 1050 | 42 | 1067.0 | 762 | 711 |
| 1100 | 44 | 1118.0 | 813 | 762 |
| 1150 | 46 | 1168.0 | 851 | 800 |
| 1200 | 48 | 1219.0 | 889 | 838 |
| 1300 | 52 | 1321.0 | 965 | 914 |
| 1400 | 56 | 1422.0 | 1041 | 965 |
| 1500 | 60 | 1524.0 | 1118 | 1016 |
| 1600 | 64 | 1626.0 | 1194 | 1092 |
| 1700 | 68 | 1727.0 | 1270 | 1168 |
| 1800 | 72 | 1829.0 | 1320 | 1245 |
| 1900 | 76 | 1930.0 | 1422 | 1320 |
| 2000 | 80 | 2032.0 | 1499 | 1397 |
Megjegyzések
1) A fent említett szabványok mellett a GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 stb. szabványok is érvényesek.
2) A 650-nél nagyobb vagy egyenlő DN (NPS 26) és a 350-nél nagyobb vagy egyenlő DN (NPS 14) szűkítő kereszteknél a kimeneti méretek használata javasolt (ez azt jelenti, hogy a többi méret is alkalmazható ).
3) A fenti táblázatban szereplőnél nagyobb méretű kereszteket a vevő és a gyártó által egyeztetett mérettől függően, vagy a gyártó méretének megfelelően szállítjuk.
