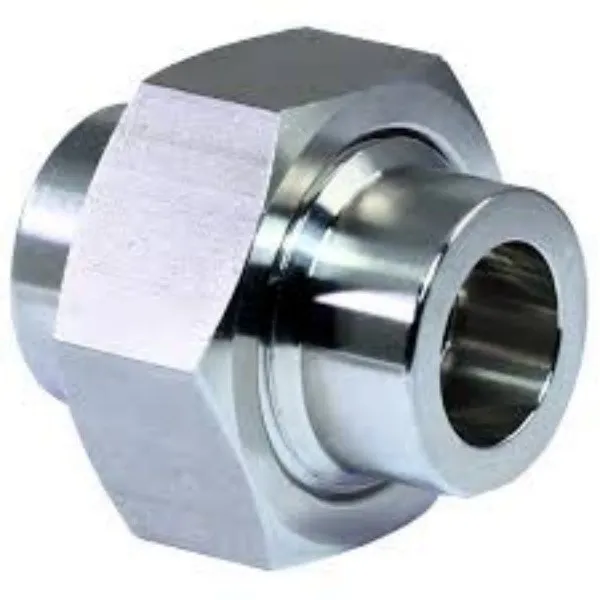

Socket Weld Union
A dugós hegesztési tengelykapcsoló méretei az MSS SP-83 szabvány szerint lettek megtervezve és gyártva, a súly nehezebb, mivel három részből áll, egy apa-, egy anya- és egy külső végből. A kötés csőszerelvényként szétszedhető, a kötésen keresztül összekötött dolgok pedig szétszedhetők és cserélhetők.
Az MSS SP 83 dugós hegesztési csatlakozás mérettartománya 1/8" és 3" között van, a nyomásérték pedig a 3000/6000 font osztályba tartozik.
A Socket Weld Fittings a nagynyomású kovácsolt idomok családja, amelyeket csak az ANSI Pipe-val együtt használnak, és ugyanabban a mérettartományban kaphatók. Bár van némi hasonlóság a két varrat alakja között, de a dugós varrat mégis különbözik a sarokvarrattól.
Aljzathegesztési csatlakozás anyaga
| Szénacél | ASTM A105 / A105N |
| Alacsony hőmérsékletű szénacél | ASTM A350 LF2 / LF3 |
| Csővezeték acél | ASTM A694 F42 / F46 / F56 / F60 / F65 |
| Ötvözött acél | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Rozsdamentes acél | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904, F321 |
| Duplex rozsdamentes acél | ASTM A182 F51, F53, F44, F55 |
MSS SP 83 aljzathegesztési csatlakozási tengelykapcsoló méretei
| DN | NPS | A | B | C | D | E | F | G | H | J | K | L | N |
| 6 | 1/8 | 21.8 | 10.9 | 3.2 | 6.1 | 20.7 | 3.2 | 3.2 | 16 | 1.2 | 9.7 | 41.4 | 51 |
| 8 | 1/4 | 21.8 | 14.3 | 3.3 | 8.5 | 20.7 | 3.2 | 3.2 | 16 | 1.2 | 9.7 | 41.4 | 51 |
| 10 | 3/8 | 25.9 |
17.7 |
3.5 | 11.8 | 23.8 | 3.4 | 3.4 | 14 | 1.4 | 9.7 | 46.0 | 56 |
| 15 | 1/2 | 31.2 | 21.9 | 4.1 | 15 | 23.8 | 3.7 | 3.7 | 14 | 1.5 | 9.7 | 49.0 | 59 |
| 20 | 3/4 | 37.1 | 27.3 | 4.3 | 20.2 | 28.6 | 4.1 | 4.1 | 11 | 1.7 | 12.7 | 56.9 | 66 |
| 25 | 1 | 45.5 | 34 | 5.0 | 25.9 | 30.2 | 4.6 | 4.4 | 11 | 1.9 | 12.7 | 62.0 | 79 |
| 32 | 11/4 | 54.9 | 42.8 | 5.3 | 34.3 | 36.6 | 5.3 | 5.2 | 10 | 2.1 | 12.7 | 71.1 | 94 |
| 40 | 11/2 | 61.5 | 48.9 | 5.5 | 40.1 | 38.1 | 5.8 | 5.6 | 10 | 2.3 | 12.7 | 76.5 | 112 |
| 50 | 2 | 75.2 | 61.2 | 6.0 | 51.7 | 41.4 | 6.6 | 6.4 | 10 | 2.7 | 15.7 | 86.1 | 132 |
| 65 | 21/2 | 91.7 | 73.9 | 7.7 | 61.2 | 56.9 | 7.5 | 7.1 | 8 | 3.1 | 15.7 | 102.4 | 150 |
| 80 | 3 | 109.2 | 89.9 | 8.3 | 76.4 | 58.7 | 8.3 |
8.0 |
8 | 3.5 | 15.7 | 109.0 | 176 |
1) A peremfurat körüli egyenletes vastagság nem lehet kisebb, mint az átlagos érték, a vastagság részterületeken min. egy.
2) Figyelembe véve a cső külső átmérőjének tűréshatárát, egyes peremfuratok átmérői kicsit nagyobbak lehetnek, mint a B16.11 pontban megadottak.
3) Ha a csatlakozó csövek mérete nem felel meg a jelen katalógusban megadottaknak, a csatlakozó csövek méreteit a vásárlási specifikációban kell megadni.
4) Amikor a szerelvények redukálódnak, a szerkezeti méreteknek meg kell egyeznie az egyenes idomok méreteivel, és a BJD-t a megfelelő szűkítő végeken kell megmunkálni.
5) A szerelvények SW és THRD vegyes csatlakozásaként is gyárthatók.
