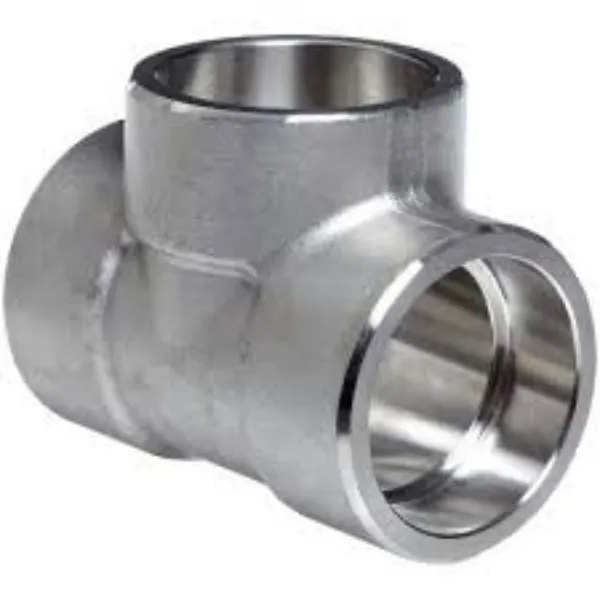

Aljzat hegesztés Tolócső
A dugós hegesztési póló egy háromféle nagynyomású csőidom, amelyet köracélból kovácsolnak. T-alakúak, és egyenlő pólónak és redukáló pólónak nevezik. Általában az NPS 2-nél kisebb névleges átmérőjű csövekre alkalmazható.
A Socket Weld Fittings a nagynyomású kovácsolt idomok családja, amelyeket csak az ANSI Pipe-val együtt használnak, és ugyanabban a mérettartományban kaphatók.
Bár van némi hasonlóság a két varrat alakja között, de a dugós varrat mégis különbözik a sarokvarrattól.
Dugós hegesztési idomok ASME B16.11
| Alak | Egyenes és szűkítő szerelvények |
| Mérettartomány | 1/8"- 4" / DN6 - DN100 |
| Nyomásértékelés | Osztály 3000LBS, 6000Lbs, 9000lbs. |
| Szénacél | ASTM A105 / A105N, ASTM A350 LF2, A694 F42 / 46 / 56 / 60 / 65 |
| Ötvözött acél | ASTM A182 F11/12/22/5/9/91/92/22 |
| Rozsdamentes acél | ASTM A182 F304 / 304L / 304H, 316 / 316L, 321, 310S, 317, 347, 904L |
| Duplex rozsdamentes acél | ASTM A182 F51, F53, F44 |
Horganyzott aljzathegesztési póló jelölése és ellenőrzése
Egyenlő és szűkítő dugós hegesztési csomag
ASME B16.11 Aljzathegesztési póló méretei
| DN | Hálózati házirend-kiszolgáló | B | C | A | G | |||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| 6 | 1/8 | 10.9 |
3.18 |
3.18 | 3.96 | 3.43 | - | - | 11.0 | 11.0 | - | 2.41 | 3.15 | - |
| 8 | 1/4 | 14.3 | 3.78 | 3.30 | 4.60 | 4.01 | - | - | 11.0 | 13.5 | - | 3.02 | 3.68 | - |
| 10 | 3/8 | 17.7 | 4.01 | 3.5 | 5.03 | 4.37 | - | - | 13.5 | 15.5 | - | 3.20 | 4.01 | - |
| 15 | 1/2 | 21.9 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 15.5 | 19 | 25.5 | 3.73 | 4.78 | 7.47 |
| 20 | 3/4 | 27.3 | 4.09 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 19 | 25.5 | 28.5 | 3.91 | 5.56 | 7.82 |
| 25 | 1 | 34.0 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 22.5 | 27.0 | 32.0 | 4.55 | 6.35 | 9.09 |
| 32 | 11/4 | 42.8 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 27.0 | 32.0 | 35.0 | 4.85 | 6.35 | 9.70 |
| 40 | 11/2 | 48.9 | 6.35 | 5.54 | 8.92 | 7.80 | 12.7 | 11.12 | 32.0 | 38.0 | 38.0 | 5.08 | 7.14 | 10.15 |
| 50 | 2 | 61.2 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 | 38.0 | 41.0 | 54.0 | 5.54 | 8.74 | 11.07 |
| 65 | 21/2 | 73.9 | 8.76 | 7.62 | - | - | - | - | 41.0 | - | - | 7.01 | - | - |
| 80 | 3 | 89.9 | 9.52 | 8.30 | - | - | - | - | 57.0 | - | - | 7.62 | - | - |
| 100 | 4 | 115.5 | 10.69 | 9.35 | - | - | - | - | 66.5 | - | - | 8.56 | - | - |
1) A peremfurat körüli egyenletes vastagság nem lehet kisebb, mint az átlagos érték, a vastagság részterületeken min. egy.
2) Figyelembe véve a cső külső átmérőjének tűréshatárát, egyes peremfuratok átmérői kicsit nagyobbak lehetnek, mint a B16.11 pontban megadottak.
3) Ha a csatlakozó csövek mérete nem felel meg a jelen katalógusban megadottaknak, a csatlakozó csövek méreteit a vásárlási specifikációban kell megadni.
4) Amikor a szerelvények redukálódnak, a szerkezeti méreteknek meg kell egyeznie az egyenes idomok méreteivel, és a BJD-t a megfelelő szűkítő végeken kell megmunkálni.
5) A szerelvények a dugós hegesztés és a menetes kevert csatlakozásaként is gyárthatók.
