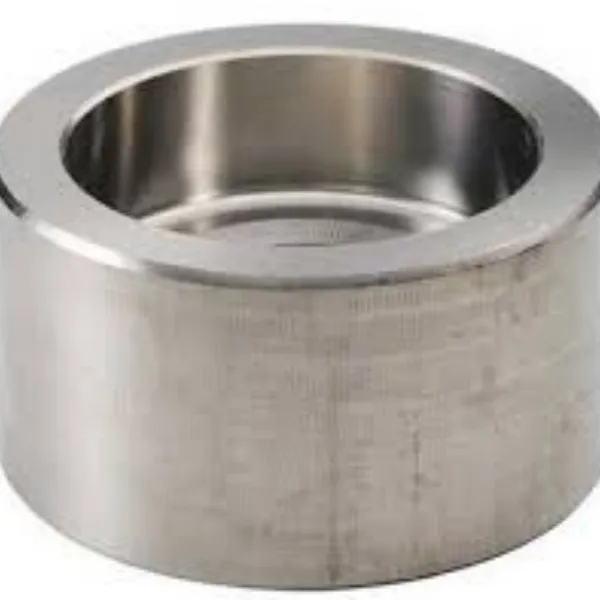

Aljzathegesztési sapka
Az ASME B16.11 dugós hegesztősapka a csövek vagy csövek végeit lezárja, amelyek a csövet behelyezik és összehegesztik. Különböző méretek, méretek, súlyok és anyagok vannak. Széles körben használják építőipari, mérnöki és gyártási munkákban. Ellentétben a tompahegesztési szerelvényekkel, a tompahegesztési idomokat főként kis csőátmérőkhöz használják, általában olyan csövekhez, amelyek névleges átmérője NPS 2 vagy kisebb.
A Socket Weld Fittings a nagynyomású kovácsolt idomok családja, amelyeket csak az ANSI Pipe-val együtt használnak, és ugyanabban a mérettartományban kaphatók.
Bár van némi hasonlóság a két varrat alakja között, de a dugós varrat mégis különbözik a sarokvarrattól.
ASME B16.11 Aljzathegesztési sapka mérete
| Mérettartomány | 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4" |
| Nyomásértékelés | Osztály 3000 / 6000 / 9000, 3M / 6M / 9M, 3000 LBS / 6000LBS / 9000LBS |
Aljzathegesztési sapka anyaga
Szénacél anyagminőségek
ASTM A105 / A105N, A350 LF2/LF3, A694 F42 / F46 / F56 / F60 / F65
Ötvözött acélAnyagOsztályok
ASTM A182 F5 / F9 / F11 / F12 / F22 / F91 / F92
Rozsdamentes acélAnyagOsztályok
ASTM A182 F304/304L/304H, F316/316L, F321, F310S, F317, F347, F904L
Duplex rozsdamentes acél anyagminőségek
ASTM A182 F51 / F53 / F44 / F55
ASME B16.11 dugós hegesztési cső sapka mérete
| DN | NPS | B | C | J | K | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | |||||||
| 6 | 1/8 | 10.9 | 3.18 | 3.18 | 3.96 | 3.43 | - | - | 9.5 | 4.8 | 6.4 | - |
| 8 | 1/4 | 14.3 | 3.78 | 3.30 | 4.06 | 4.01 | - | - | 9.5 | 4.8 | 6.4 | - |
| 10 | 3/8 | 17.7 | 4.01 | 3.50 | 5.03 | 4.37 | - | - | 9.5 | 4.8 | 6.4 | - |
| 15 | 1/2 | 21.9 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 9.5 | 6.4 | 7.9 | 11.2 |
| 20 | 3/4 | 27.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 12.5 | 6.4 | 7.9 | 12.7 |
| 25 | 1 | 34.0 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 12.5 | 9.6 | 11.2 | 14.2 |
| 32 | 11/4 | 42.8 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 12.5 | 9.6 | 11.2 | 14.2 |
| 40 | 11/2 | 48.9 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 | 12.5 | 11.2 | 12.7 | 15.7 |
| 50 | 2 | 61.2 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 | 16.0 | 12.7 | 15.7 | 19 |
| 65 | 21/2 | 73.9 | 8.76 | 7.62 | - | - | - | - | 16.0 | 15.7 | 19.0 | - |
| 80 | 3 | 89.9 | 9.52 | 8.30 | - | - | - | - | 16.0 | 19.0 | 22.4 | - |
| 100 | 4 | 115.5 | 10.69 | 9.35 | - | - | - | - | 16.0 | 22.4 | 28.4 | - |
1) A peremfurat körüli egyenletes vastagság nem lehet kisebb, mint az átlagos érték, a vastagság a részterületeken a legkisebb lehet.
2) Figyelembe véve a cső külső átmérőjének tűréshatárát, egyes peremfuratok átmérői kicsit nagyobbak lehetnek, mint a B16.11 pontban megadottak.
3) Ha a csatlakozó csövek mérete nem felel meg a jelen katalógusban megadottaknak, a csatlakozó csövek méreteit a vásárlási specifikációban kell megadni.
4) Amikor a szerelvények redukálódnak, a szerkezeti méreteknek meg kell egyeznie az egyenes idomok méreteivel, és a BJD-t a megfelelő szűkítő végeken kell megmunkálni.
5) A szerelvények SW és THRD vegyes csatlakozásaként is gyárthatók.
