Párhuzamos bordás csövek|Téglalap alakú bordás csövek

Termékleírás

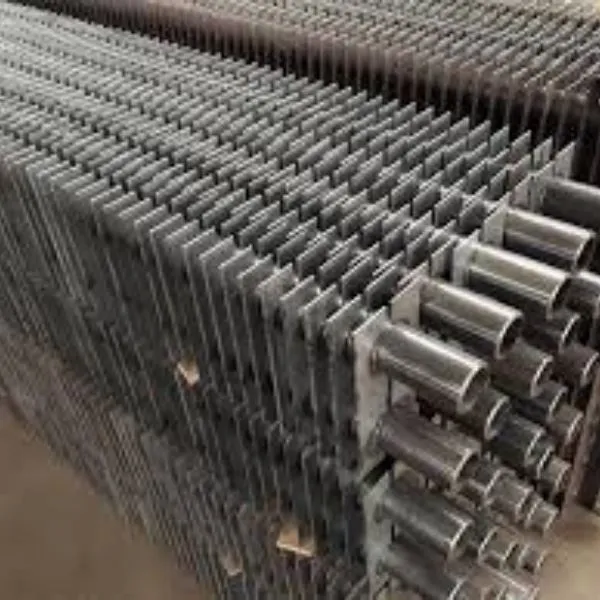

Mi az a Parallel Finned Tubes?

A Parallel Finned csövek hegesztett, négyzet alakú bordákból készülnek. H típusú bordás csöveknek is nevezték. A párhuzamos bordás csövek lehetnek duplacsövesek vagy egycsövesek. A párhuzamos bordás csöveket a bordák csövekre való ellenálláshegesztésével állítják elő.

Párhuzamos bordás csövek alkalmazások:

A párhuzamos bordás csöveket nagyrészt beépítik a hulladékhővisszanyerő kazánokhoz és a szénnel, nehéz fűtőolajjal, ipari hulladékkal vagy háztartási hulladékkal működő gazdaságosítókhoz.

A párhuzamos bordás csövek lehetővé teszik az összes hagyományos tisztítórendszerben történő alkalmazást: sörétszórás, levegő- vagy gőzfúvás, mosás…

A „Double H” kialakítás a dupla csövek egyidejű hegesztéséhez az acél bordákkal. Ez a konfiguráció csökkentheti a szükséges támasztékok számát a benne rejlő merevség miatt.

Párhuzamos bordás csövekelőny,

A kötegben lévő bordák igazítása lehetővé teszi öntisztító párhuzamos csatornák létrehozását alacsony nyomáseséssel.

Párhuzamos bordás csövek Focus

Uszony osztás 10-30 mm.

A cső hossza legfeljebb 15 méter.

Az uszony megszakítása kérésre lehetséges.

Párhuzamos bordás csövek anyaga:

Cső és bordák alapanyaga: szénacél A179, A192, ötvözött acél A213 A335 szerint, rozsdamentes acél A312, kompatibilis a hibrid egységek öntöttvas bordás csöveivel. Különleges bordaméretek kérésre.

Cégünk a hazai piac követelményeinek megfelelően, több éves tapasztalat és a fejlett országoktól való tanulás után korszerűsítette a H-típusú bordás cső/Párhuzamos bordás csöves hegesztő berendezést, mely magas fokú automatizáltsággal rendelkezik. A hegesztési technológia és a termék minősége elérte a Nemzetközi Osztályozó Társaság és más hiteles tanúsító testületek tanúsítását.

1. H-típusú bordás cső/Párhuzamos bordás csövek Hegesztési szilárdság és stabilitás

1.1 Lehúzási erőpróba: 200 MPa-nál nagyobb vagy az acélcső részleges szakadása

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 A hegesztési szilárdság stabilitása: minden műszak első darabját úgy kell hegeszteni, hogy megfeleljen a 2.1 vagy 2.2 követelményeinek

1.4 Hegesztési hajlítási ellenállás vizsgálata: a bordák 20 fokkal balra és jobbra hajlítva, balra és jobbra kétszer hajlítva, és a varrat repedésmentes

1.5 Kalapácspróba: ütögesse a borda felső részét az acélcsővel párhuzamosan, amíg a borda le nem esik, és maga a borda nem törhet el

1.6 Ha a teszt sikertelen, a lágyítási funkciót engedélyezni kell

2. H-típusú bordázott cső/Párhuzamos bordás csövek hőhatást okozó zóna

Mérés mikroszkóppal és mikrokeménységmérővel

Az acélcső hő által érintett zónájának mélysége kisebb, mint 0,5 mm

3. H-típusú bordás cső/Párhuzamos bordás csövek méretpontossága

3.1 A szárnyszegmens teljes hossza - 1mm~+1mm szegmentális mozgási pontosság - 0,5 mm~+0,5 mm

3.2 Távolság - 0.2mm~+0.2mm

3.3 A bordák és acélcsövek függőlegessége - 1 fok ~+1 fok

3.4 Az ugyanabba a csoportba tartozó tompahegesztett bordák síksága - 0,2 mm~+0, 2 mm, kivéve a bordák vastagságtűrése által okozott magasságkülönbséget

3.5 Az azonos csoportba tartozó tompahegesztett lamellák magasságkülönbsége - 0.2mm~+0.2mm

3.6 A kettős cső középponti távolságának tűrése - 0,5 mm~+0,5 mm

3.7 Azonos acélcsőanyag, azonos laptávolság és lapszám mellett a különböző bordás csövek hegesztés utáni hosszváltozása következetes

4. H-típusú bordás cső/Párhuzamos bordás csövek hegesztési sebessége

Az alapcső külső átmérője 25-51, borda vastagsága 2 mm, minden pár hegesztési idő kevesebb, mint 3 másodperc (kivéve az adagolási és kirakodási időt, valamint az izzítási időt)
