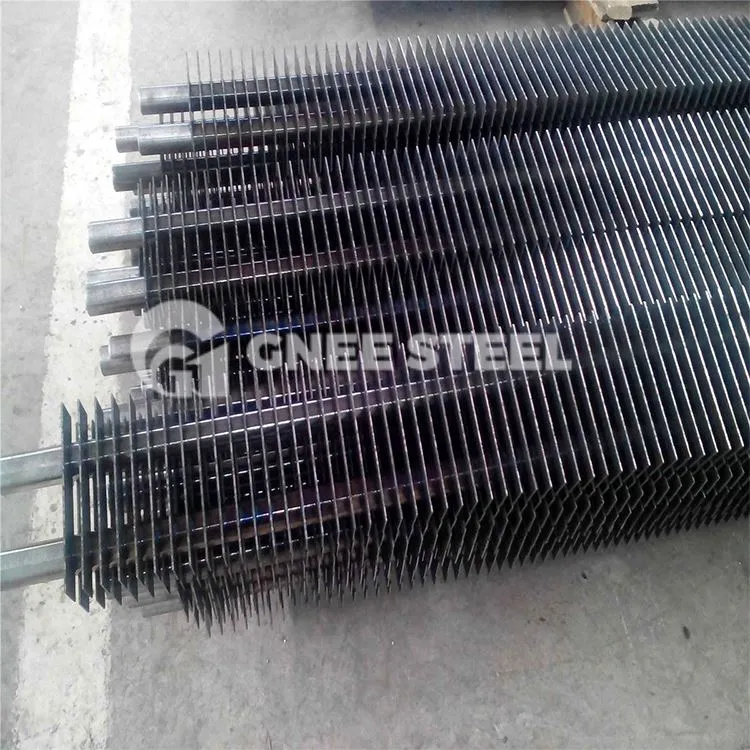

H típusú bordás cső

Mivel az alak a H betűhöz hasonlít, H-típusú bordás csőnek hívják. A bordás csöveket szimpla H és dupla H típusra osztják. Széles körben használják fokozott hőcserélő elemként erőművi kazánokban, ipari kazánokban, kemencékben és hajókban. Erőművek füstgáz-hulladékhővisszanyerő rendszerében stb.

H-típusú bordás cső anyaga és mérete:

Szabványos lamellák

• A H-típusú bordás csövek előnyei:

1. Kiváló kopásgátló teljesítmény. A kopás elsősorban a hamurészecskék csőre gyakorolt ​​ütközésének és vágó hatásának köszönhető. A vízszintes vonalhoz képest 300 fokban komoly a kopás a cső körül. Amikor s1/d=s2/d=2, itt a kopás mértéke az átlagos érték háromszorosa. alkalommal. A lépcsőzetes elrendezésben a légáramlás irányának változása miatt a második sor kopása komoly. Ha sl/d=s2/d=2, akkor a második sor kopása kétszerese az első sor kopásának. Ezt követően az egyes sorok kopása általában 30%-40%-kal magasabb, mint az első soré. Szekvenciális elrendezés - a sorok elrendezése megegyezik a lépcsőzetes elrendezéssel. A jövőben az egyes sorokban lévő csövek kevésbé kopnak a légáramlás hatása miatt. Ugyanilyen körülmények között a beépített csőkötegek kopása 3-4-szer kisebb, mint a lépcsőzetes csőkötegeké. A csőkopási sebesség arányos a KV3,33 füstgázsebesség-egyenetlenségi együtthatóval és a KU pernyekoncentráció egyenetlenségi együtthatójával. A H-alakú bordáscsöves segéd-gazdaságos sorba rendezve. A H alakú bordák több kis területre osztják fel a teret, és áramláskiegyenlítő hatást fejtenek ki a légáramlásra. Különbözik a sima csöves al-economizertől és a spirálbordás al-economizertől, amelyek lépcsőzetes sorokban vannak elhelyezve. Összehasonlítva az economizerrel és a hosszanti lamellával, ugyanazon egyéb feltételek mellett a kopási élettartam 3-4-szer hosszabb. Az égéstermék-oldali terelőlemez védi a könyökrészt.

2. A por felhalmozódása csökken, és a por felhalmozódása a cső hátoldalán és a szél felőli oldalán történik. A csövek lépcsőzetes elrendezése megkönnyíti a csövek lemosását, és kevesebb a por a hátoldalán. Sorozatban elhelyezett csövek esetében, mivel a légáramot nem könnyű lemosni a csövek hátuljáról, a sorosan elhelyezett csövek több port halmoznak fel, mint a lépcsőzetes sorokban. A "H" típusú bordák a cső mindkét oldalára vannak hegesztve, amelyek kevésbé valószínű, hogy felhalmozódnak a port, és a légáramlás egyenesen áramlik, anélkül, hogy megváltoztatná a légáramlás irányát, így a bordák kisebb valószínűséggel halmoznak fel port. A "H" alakú bordák közepén egy 4-10 mm-es rés található, amely irányíthatja a légáramlást a csőbordákon felgyülemlett por eltávolításához. Mivel a bordák spirális szöge irányítja a levegő áramlását irányváltoztatásra, a bordacsőben komoly por halmozódik fel. Nem használható olyan gazdaságosítókhoz, amelyek nem képeznek laza port.

3. A hely kompakt, és a költségek csökkennek. A csőcsoport erősen tömörödik, és a farokfüstkút magassága csökken. A teljes tömeg nagymértékben csökken, csökkentve a felfüggesztési rendszer terhelését. Csökkentse az economizer és a kazán általános költségeit.

4. Csökkentse a füstgáz oldali ellenállást és csökkentse az indukált huzatú ventilátor üzemeltetési és beruházási költségeit.

5. Csökkentse a hegesztési kötések számát és javítsa a megbízhatóságot.

H Bordás cső
