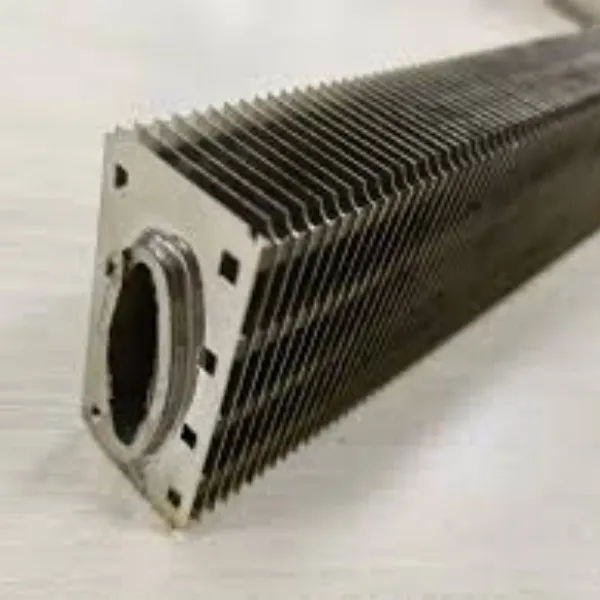

Elliptikus cső téglalap alakú bordákkal cső| Ovális uszonyos cső

Az elliptikus bordás cső kialakítása elliptikus alakú, hatékony légfólia alakú csövet használ a légoldali áramlási ellenállás minimalizálása érdekében, míg ezek a téglalap alakú bordák javítják a hőátadási teljesítményt a kerek csőtípusokhoz képest.

Az ovális bordás cső egy speciális hőcserélő, amely ovális alakú alapcsővel rendelkezik, külső téglalap alakú bordákkal. Ennek a kialakításnak a változatai közé tartoznak az ovális téglalap alakú bordás csövek, az ovális-ovális bordás csövek, az ovális kör alakú bordás csövek, a spirális ovális lapos csövek és az ovális H alakú bordás csövek. Ezeket az ovális bordás csöveket a hagyományos kerek bordás csövekhez képest megnövelt hatékonyságuk miatt egyre kedveltebbé teszik, így elterjedtebbek az olyan ágazatokban, mint az etiléngyártás és az olajfinomítás.

Ezeknek a bordáknak a korrózióállósága nagyon magas lesz a tűzihorganyzás után. Ezek a bordás csövek más típusú bordás csövekhez képest nagyon kompaktak és hőátadási hatékonyságuk jelentős. Tehát tűzihorganyzott elliptikus/ovális bordás csöveknek is nevezik.

1. Varrat nélküli vagy hegesztett ovális acélcső gyártása;

2. A téglalap alakú bordákat acéltekercseken lyukasztotta át a formán;

3. Automatikusan töltse fel a bordákat elliptikus csövekbe;

4. A bordás csöveket tűzihorganyzott. A bordás csövet olvadt cinktartályokba mártották. A borda és a magcső közötti rést teljes egészében cink tölti ki.

1. A kerek bordás csőhöz képest az elliptikus bordás cső könnyebben megvalósítható kompakt elrendezéssel, ami csökkenti a teljes hőcserélő teljes térfogatát, ezáltal csökkenti az alapterületet. Minimalizálja a hőcserélő teljes méretét és lábnyomát.

2. Az elliptikus bordás csövek alakjellemzői miatt a légoldali ellenállás kicsi, a folyadékok közötti hőátadási tényező nő; A csőben a hőellenállás viszonylag kicsi, ami növeli a csőben lévő folyadék hőátadását. Javítja a folyadékok közötti hőátadási tényezőt, növelve a hatékonyságot.

3. Az elliptikus bordás csövek hőátadási területe nagyobb, mint az azonos keresztmetszetű kör alakú csövek hőátadási területe, mivel az elliptikus csövek hőátadási kerülete azonos keresztmetszet alatt hosszabb. Nagyobb hőátadási kerületet kínál, mint a kör alakú csövek, javítva a teljesítményt.

4. A téglalap alakú acéllamellák a leggyakrabban használt, nagy szilárdságú elliptikus bordás csövek. Az alapcsövet télen nem szabad lefagyni, és hosszú élettartamú. A téglalap alakú acélbordák biztosítják a tartósságot és a hosszú élettartamot, megakadályozva az olyan problémákat, mint a fagyás és a repedés hideg időben.

5. Mivel az elliptikus bordás csövek kompaktabban helyezhetők el, az első sor csövek nagyobb hatást gyakorolnak a hátsó sor csövekre. A csövek külső áramlási ellenállása csökkenthető a hátsó sorcsövek bordatávolságának növelésével, de a csősorok száma ne legyen túl nagy. A kompakt konfiguráció csökkenti a külső áramlási ellenállást, hatékonyan optimalizálva a légáramlást.

6. Elliptikus bordás csövek maximális üzemi hőmérséklete eléri a 400 fokot.

Annak érdekében, hogy azonnali ajánlatot küldhessünk Önnek, örömmel fogadjuk részletes megkeresését, amely tartalmazza:

• Alapcső anyaga

• Az alapcső mérete (OD x szélesség x hossz)

• Finom anyag

• Uszony típusa

• Uszony átmérője vagy magassága

• Uszonyvastagság

• Bordák hüvelykenként, méterenként vagy borda osztásközönként

• Sima, bordázatlan végek hossza

• Bordás cső mennyisége

(További gyártás, például a csövek hajlítása vagy hegesztése csőlemezbe vagy szerelvénybe)
