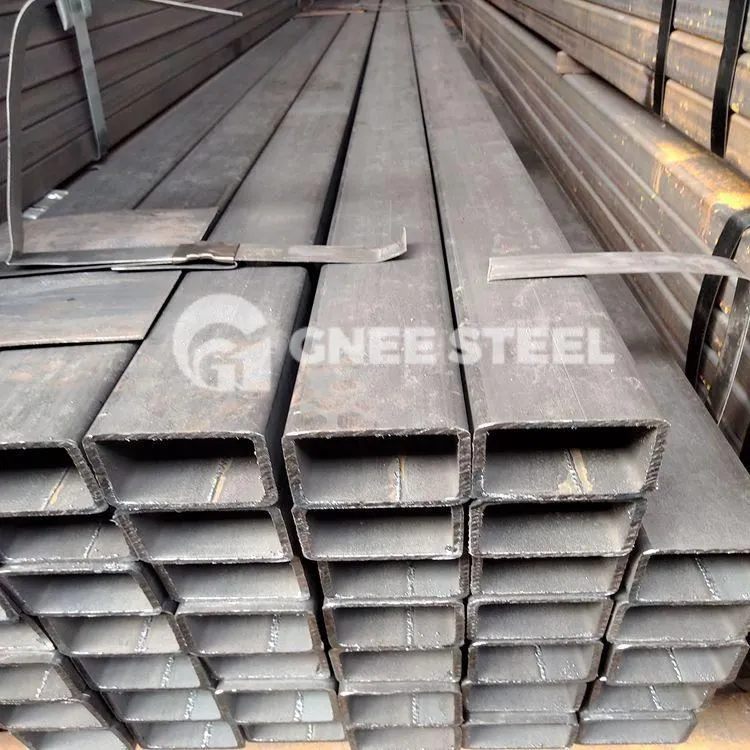

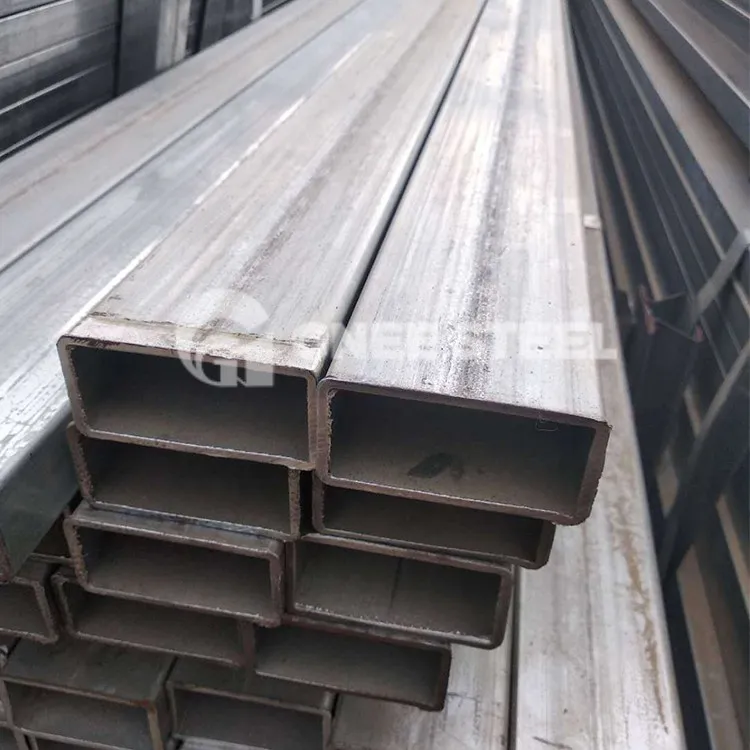

JIS G3466 szénacél négyzet alakú és téglalap alakú csövek

A JIS G3466 egy japán ipari szabvány. A JIS G3466 négyzet- és téglalap alakú csövek szénacél csövek, amelyeket mélyépítéshez, építkezéshez és egyéb szerkezeti alkalmazásokhoz használnak.

JIS G3466 Négyzet és téglalap alakú cső specifikáció

Besorolás: 400 STKR, 490 STKR

Négyzet méret: 40*40mm-350*350mm

Téglalap méret: 20*50mm-200*400mm

Falvastagság: 1.{1}}mm

Alkalmazás: Építőmérnöki, építészeti, egyéb építményekhez

Technika: Hideg-, meleg-, ERW

MOQ: 3 tonna

Fizetési feltételek: T/T, L/C

JIS G3466 szerkezeti csőKémiai összetétel:

Acélfajta	Kémiai összetétel %
	C	Si	Mn	P	S
400 STKR	0.25 max.	-	-	0.040 max.	0.040 max.
490 STKR	0.18 max.	0,55 max.	1,50 max.	0.040 max.	0.040 max.

JIS G3466 karbon szerkezeti csőMechanikai tulajdonságok:

Acélfajta	Szakítószilárdság	Folyáshatár	Megnyúlás %
	N/mm²	N/mm²	(5-ös próbadarab)
400 STKR	400 {41} perc	245 {25} perc	23 perc.
490 STKR	490 {50} perc	325 {33} perc	23 perc.

JIS G3466 karbon szerkezeti cső



































Öt módszer a JIS G3466 téglalap alakú csövek felületi hibáinak észlelésére

1. Örvényáram tesztelése
Az örvényáramú tesztelés különféle formákban létezik, beleértve a hagyományos örvényáram-tesztet, a távoli terepi örvényáram-tesztet, a többfrekvenciás örvényáram-tesztet és az impulzusos örvényáram-tesztet. Örvényáram-érzékelők segítségével a JIS G3466 szerkezeti csövek felületén a különböző típusú és alakú hibák különböző jeleket generálnak. Ennek a módszernek az előnyei a nagy észlelési pontosság, a nagy érzékenység, a gyors észlelési sebesség, valamint a csövek felületének és felszín alatti észlelésének képessége, függetlenül a felületi szennyeződésektől, például az olajtól. A hátrányok közé tartozik a nagy hamis észlelési arány, ahol a nem hibás szerkezetek hibásként azonosíthatók, valamint az észlelési felbontás beállításának nehézsége.

2. Ultrahangos vizsgálat
Amikor ultrahanghullámok belépnek egy anyagba, és hibába ütköznek, a hanghullám egy része visszaverődik. Az adó és a vevő elemezni tudja a visszavert hullámokat, hogy pontosan észlelje a hibákat. Az ultrahangos vizsgálatot általában a kovácsolt anyagok vizsgálatára használják, ami magas hibaészlelési érzékenységet kínál. Az összetett formájú csövek vizsgálata azonban kihívást jelent, a téglalap alakú csövek felületének bizonyos szintű simaságát igényli, és a szonda és a vizsgált felület közötti rés kitöltéséhez kapcsolószerre van szükség.

3. Mágneses részecskék tesztelése
A mágneses részecskék tesztelése mágneses mező létrehozásával működik a JIS G3466 téglalap alakú csőanyagban. Felszíni vagy felületközeli folytonossági hiányok vagy hibák esetén a mágneses erővonalak lokálisan torzulnak, és ezeken a szakadásokon mágneses pólusokat hoznak létre. Az előnyök közé tartozik az alacsony berendezés-befektetés, a nagy megbízhatóság és az intuitív eredmények. Hátránya a magas üzemeltetési költségek, a hibák pontos osztályozásának képtelensége és a lassabb észlelési sebesség.

4. Infravörös tesztelés
A nagyfrekvenciás indukciós tekercsek segítségével örvényáramok keletkeznek a JIS G3466 téglalap alakú csövek felületén. Ezek az áramok a hibás területek több elektromos energiát fogyasztanak, ami növeli a helyi hőmérsékletet. Ennek a hőmérséklet-emelkedésnek az infravörös érzékelése segít meghatározni a hibák mélységét. Az infravörös vizsgálatot általában sík felületek hibáinak kimutatására használják, és nem alkalmas egyenetlen fémfelületekre.

5. Mágneses fluxus szivárgásvizsgálata
A mágneses fluxus szivárgásvizsgálati módszere nagyon hasonlít a mágneses részecsketeszthez, de szélesebb alkalmazási tartományt, nagyobb érzékenységet és nagyobb megbízhatóságot kínál a mágneses részecsketeszthez képest.
