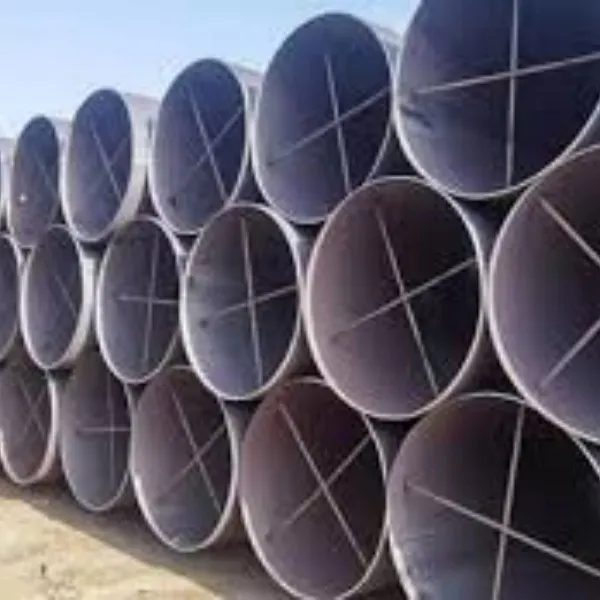

L450 acél hegesztett cső

API 5L X65 besorolás

A PSL-szinttől és a szállítási feltételektől függően az X65 a következő kategóriákba sorolható:

PSL1: X65 (L450);

PSL2: X65Q (L450Q) és X65M (L450M);

Annak érdekében, hogy megbirkózzon az offshore (O) és a savanyú szolgáltatási környezetek (S) zord körülményeivel, az API 5L PSL2 szabvány mindkét környezetre külön követelményeket támaszt. Ezeket a követelményeket úgy jelzik, hogy a csőminőséget egy speciális betűvel egészítik ki.

Offshore szolgáltatások PSL2 cső:X65QO (l450QO) vagy X65MO (L450MO);

Sour service PSL2 cső:X65QS (L450QS) vagy X65MS (L450MS).

Szállítási feltételek

Q és M jelentése

MertFŰRÉSZ( Submerged Arc Welded) illTEHÉN(Combination Welded Pipe), Q és M az API 5L PSL2 szállítási állapotában a következő gyártási folyamatoknak felel meg.

API 5L X65 gyártási folyamat

X65A csövek különféle gyártási folyamatokkal állíthatók elő, hogy megfeleljenek a mérnöki alkalmazások széles skálájának.

FŰRÉSZ(LSAW) ideális nagy átmérőjű, vastag falú, 660 mm-t meghaladó átmérőjű csövek gyártásához, különösen azon az áron, ahol költségelőnyt kínál a varrat nélküli csövekhez képest.

LSAWnéven is szokták emlegetniDSAWa hegesztési eljárás során alkalmazott kétoldalas hegesztési eljárás miatt. Fontos megjegyezni, hogy a DSAW a hegesztési technikára vonatkozik, és nem utal kifejezetten a varrat alakjára vagy irányára. Ez lehet egyenes vagy spirálvarrás.

Csővégtípusok API 5L X65-höz

PSL1 acélcsővég: hornyos vagy sima vég;

PSL2 acélcsővég: sima vég;

Sima csővégekheza következő követelményeket kell betartani:

A t Legfeljebb 3,2 mm-es (0,125 hüvelyk) sima végcső végfelületeit négyzet alakúra kell vágni.

A t > 3,2 mm (0,125 hüvelyk) sima végű csöveket hegesztéshez le kell ferdíteni. A ferdeszögnek 30-35 foknak, a ferde alapfelület szélességének pedig 0.8 - 2,4 mm-nek (0.031 - 0. 093 hüvelyk).

API 5L X65 kémiai összetétel

A PSL1 és PSL2 acélcső t > 25.0 mm (0.984 in) kémiai összetételét megegyezés szerint kell meghatározni.

Kémiai összetétel a PSL 1 csőhöz, amelynek t mérete legfeljebb 25.0 mm (0,984 hüvelyk)

Kémiai összetétel a PSL 2 csőhöz, amelynek t mérete legfeljebb 25.0 mm (0,984 hüvelyk)

A PSL2 acélcső-termékekhez, amelyeket aszéntartalom legfeljebb 0,12%, a CE szén-egyenérték_pcma következő képlettel lehet kiszámítani:

CE_pcm= C + Si/30 + Mn/20 + Cu/20 + Ni/60 + Cr/20 + Mo/15 + V /15 + 5B

A PSL2 acélcső-termékekhez, amelyeket aszéntartalom > 0,12%, a CE szén-egyenérték_llwaz alábbi képlettel lehet kiszámítani:

CE_llw= C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15

API 5L X65 mechanikai tulajdonságai

Szakító tulajdonságok

A szakítóvizsgálat lehetővé teszi az X65 anyagok kulcsfontosságú tulajdonságainak meghatározását, beleértvefolyáshatár, szakítószilárdság, ésmegnyúlás.

PSL1 X65 szakító tulajdonságai

PSL2 X65 szakító tulajdonságai

Megjegyzés: A követelményeket az API 5L X52 részletezi, amely szükség esetén megtekinthető.

Egyéb mechanikai kísérletek

A következő tesztprogram vonatkozik ráSAW csőtípusok. A többi csőtípushoz lásd az API 5L 17. és 18. táblázatát.

Hegesztési vezető hajlítási teszt;

Hidegen alakított hegesztett csövek keménységi vizsgálata;

A hegesztett varrat makrovizsgálata;

és csak PSL2 acélcső esetén: CVN ütési teszt és DWT teszt.

Hidrosztatikai teszt

Tesztidő

Minden méretű varrat nélküli és hegesztett acélcsövek D-vel, legfeljebb 457 mm (18 hüvelyk):tesztidő Nagyobb vagy egyenlő, mint 5 s;

Hegesztett acélcső D > 457 mm (18 hüvelyk):tesztidő Nagyobb vagy egyenlő, mint 10 s.

Kísérleti frekvencia

Mindegyik acélcső.

Tesztnyomások

A P hidrosztatikus próbanyomás asima végű acélcsőképlet segítségével számítható ki.

P=2St/D

Sa karikafeszültség. az érték megegyezik az acélcső meghatározott minimális folyáshatárával xa százalék, MPa-ban (psi);

ta megadott falvastagság, milliméterben (hüvelykben) kifejezve;

Da megadott külső átmérő, milliméterben (hüvelykben) kifejezve.

Roncsolásmentes ellenőrzés

SAW csövekhez, két módszer,UT(ultrahangos vizsgálat) illRT(radiográfiás vizsgálat) általában használják.

ET(elektromágneses tesztelés) nem alkalmazható SAW csövekre.

Az L210/A-nál nagyobb vagy azzal egyenlő minőségű és 60,3 mm-nél (2,375 hüvelyknél nagyobb) átmérőjű hegesztett csövek hegesztett varratjait roncsolásmentesen meg kell vizsgálni a teljes vastagságra és hosszra (100%) az előírásoknak megfelelően.

UT roncsolásmentes vizsgálat

RT roncsolásmentes vizsgálat
