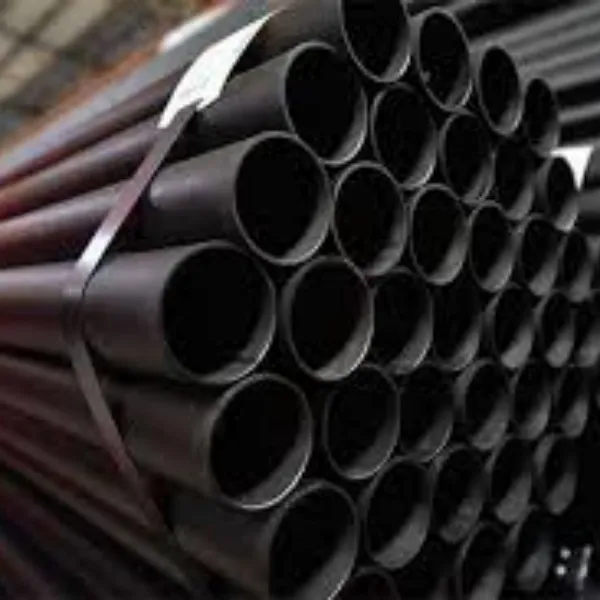

HU 10217-2 P195GH hegesztett acélcső

EN 10217-2 P195GH (BS EN 10217-2 P195GH) egy HFW hegesztett kerek acélcső, amelynek minimális folyáshatára 195 MPa, falvastagság legfeljebb 16 mm, szakítószilárdsága 320–440 MPa szilárdság nyomási célokra, magas hőmérsékletű tulajdonságokkal. Ráadásul TC1-re és TC2-re van osztva...

A szálláslekérdezés elküldése

Csevegj most

A termék bemutatása

Az acélszám 1,0348.

Megjegyzés: A BS EN 10217-2 P195GH teljesen egyenértékű az EN 10217-2 P195GH-val, kivéve az alkalmazási régiót. Az alábbi követelmények mindegyike vonatkozik a BS EN 10217-2 P195GH-ra.

Kémiai komponensek

Kémiai összetétel	HU 10217-2 P195GH
C	0,13 % max
Si	0,35 % max
Mn	0,70 % max
P	0,025 % max
S	0,020 % max
Kr	0,30 % max
Mo	0,08 % max
Ni	0,30 % max
Al tot	0,020 % min
Cu	0,30 % max
Nb	0,01 % max
Ti	0,03 % max
V	0,02 % max
Cr+Cu+Mo+Ni	0,70 % max

2-nél nagyobb vagy egyenlő Al/N arányok esetén, ha a nitrogént nióbium, titán vagy vanádium rögzíti, ennek részleteit jelenteni kell, ez a követelmény nem vonatkozik, kivéve, hogy titán használatakor az acélgyártónak ellenőriznie kell, hogy (Al +Ti/2) Nagyobb vagy egyenlő, mint 0,020 %;

Mechanikai tulajdonságok

Acél minőség	Szakító tulajdonságok szobahőmérsékleten				Hatási tulajdonságok
	Felső folyáshatár vagy próbaszilárdság R_Ehvagy R_p0.2	Szakítószilárdság R_m	Megnyúlás A		Minimális átlagos elnyelt energia KV₂ hőmérsékleten
					l		t
			l	t	0 fok	-10 fok	0 fok
P195GH	195 MPa min	320-440 MPa	27% perc	25% perc	40 J	28 J	27 J

l=hosszanti, t= keresztirányú;

A hőmérséklet emelkedésével az EN 10217-2 szilárdsága csökken, és fontos megérteni ezt a változást a magas hőmérsékletű és nagy nyomású környezetben gyakran használt csövek biztonsága érdekében. A P195GH változása az alábbiakban látható:

Acél minőség	Bizonyító erő R_p0.2 MPa, min fokos hőmérsékleten
Acél minőség	100	150	200	250	300	350	400
P195GH	175	165	150	130	113	102	94

Gyártási folyamat

hu 10217-2 A P195GH-t HFW (nagyfrekvenciás hegesztés) eljárással gyártják. HU 10217-2 megköveteli, hogy 100 kHz-es vagy nagyobb áramerősséggel gyártsák.

A hegesztési területnek mentesnek kell lennie a repedésektől és az összeolvadás hiányától. A HFW csövek hegesztési varratának javítása nem megengedett.

ERW Steel Pipe Manufacture Process

A nyersanyagtól, a formázástól és a szállítási feltételektől függően számos gyártási mód létezik, amelyeket az EN 10217-2 nem határoz meg.

Útvonal N fok (az 1. rész szerint)	Gyártási útvonalak		Elfogadható szállítási feltétel^a
	Kiindulási anyag	Formázási művelet
1c	Melegen hengerelt szalagként	Hidegen alakított és hegesztett	NP
1d			NR
2b	Normalizált hengerelt szalag		ÉNY
2c			NP
2d			NR

a: NP=cső teljes test normalizálva; ÉNy-i=normalizált hegesztési zóna; NR=normalizált hengerelt vagy meleg (nyújtás) csökkentve a normalizáló hőmérsékleti tartományon belül.

Dimenzió

HU 10217-2 195A GH acélcső méretei általában a következő tartományokat tartalmazzák:

Külső átmérő: 10,2 mm – 610 mm;

Falvastagság: 1,4 mm – 16 mm;

A szabványban három preferált vastagság-sorozat található.

1=sorozatú átmérő, amelyhez a csőrendszer építéséhez szükséges összes tartozék szabványos;

2=sorozat átmérője, amelyhez nem minden tartozék szabványos;

3=sorozat átmérője speciális alkalmazásokhoz, amelyekhez nagyon kevés szabványos tartozék létezik;

Ha szeretné tudni a mérettűréseket vagy az acélcsövek tömítésére vonatkozó követelményeket, kattintson az EN 10217-2 specifikációra a megtekintéséhez.
