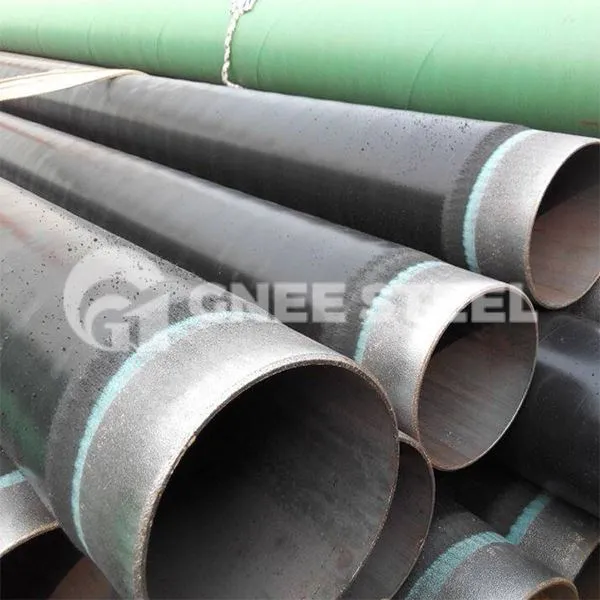

3PE spirálhegesztett acélcső

A 3PE korróziógátló spirál acélcső olyan acélcsövekre vonatkozik, amelyek háromrétegű poliolefin bevonattal (MAPEC) vannak ellátva külső korrózióvédelem érdekében. A 3PE spirál acélcsövek korróziógátló szerkezete három rétegből áll: az első réteg epoxipor (FBE > 100μm), a második réteg ragasztó (AD) 170-250μm, a harmadik réteg polietilén (PE) ) 1.8-3,7 mm. Ez a három anyag összeolvadt és szilárdan az acélcsőhöz van kötve, kiváló korróziógátló réteget képezve. A csőátmérő tartomány Φ60 és Φ1420 között van.

3PE SSAW csőspecifikáció

Típus: ERW SSAW

Felületkezelés: 3PE

Szakasz alakja: Kerek

Acélfajta: A53 gr. A, Gr B, A106 GR.A GR.B A333 GR1 GR3 GR6

W.T: 5-60

O.D.: 114.3-3020

Hossz: 5.8-12.5

Vége: Ferde

Felhasználás: csővezetékes szállítás, olaj-/gázfúrás, vegyipar, építőipar és dekoráció, különleges cél

Szállítási csomag: kötegek

A korróziógátló réteg vastagsága

Az acélcső névleges átmérője DN(mm)	Epoxi bevonat (mm)a	Ragasztóréteg (mm)	A korróziógátló réteg minimális vastagsága (mm)
			általános évfolyam (G)	erősítő szint(ek)
DN kisebb vagy egyenlő, mint 100	120-nál nagyobb vagy egyenlő	170-nél nagyobb vagy egyenlő	1.8	2.5
100<>			2.0	2.7
250<>			2.2	2.9
500 Kisebb vagy egyenlő, mint DN＜800	150-nél nagyobb vagy egyenlő		2.5	3.2
800 Kisebb vagy egyenlő, mint DN Kisebb vagy egyenlő, mint 1200			3.0	3.7
DN ＞ 1200			3.3	4.2

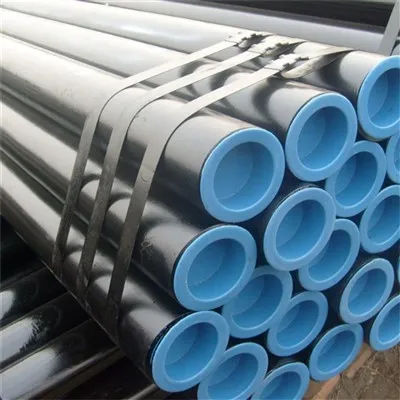

3PE SSAW acélcső











































3PE korróziógátló spirál acélcső hidrosztatikus vizsgálata:

Minden acélcsövet szivárgásmentes hidrosztatikai vizsgálatnak kell alávetni. A próbanyomás kiszámítása a következő képlettel történik: \( P=\frac{2ST}{D} \), ahol \( S \) a próbafeszültség MPa-ban, amely a megadott minimális folyáshatár 60%-a a megfelelő acélszalag szabvány szerint (235 MPa Q235 esetén). A nyomástartási időnek legalább 5 másodpercnek kell lennie a \( D < 508 \) mm-es csövek esetében, és legalább 10 másodpercnek a \( D \ge 508 \) mm-es csövek esetében.

Roncsolásmentes vizsgálat:

Az acélcső javítási varratait, szalagvéghegesztéseit és kerületi varratjait röntgen- vagy ultrahangos vizsgálatnak kell alávetni. Gyúlékony folyadékok szállítására használt acélcsövek esetében a spirálhegesztési varrat 100%-os röntgen- vagy ultrahangos vizsgálatnak kell alávetni. A közönséges folyadékok, például víz, szennyvíz, levegő, fűtőgőz stb. szállítására használt acélcsövek esetében a spirálhegesztési varrat véletlenszerű ellenőrzését (20%) röntgen- vagy ultrahangos módszerrel kell elvégezni.
